Кабель ВБШв: надёжный силовой помощник

Кабель ВБШв — это силовой кабель с медной жилой и защитной бронёй. Он рассчитан на передачу и распределение электроэнергии в стационарных установках с номинальным напряжением 0,66 или 1 кВ и частотой 50 Гц. Простыми словами, это один из тех кабелей, которые кладут надолго и всерьёз — когда важно, чтобы работал стабильно десятилетиями. А вот на ВБШв стоимость доступна для всех.

Что из себя представляет кабель ВБШв?

Вот основные особенности, которые делают его удобным и надёжным:

• подходит для сетей с заземлённой и изолированной нейтралью;

• выдерживает режим короткого замыкания — до 8 часов подряд и не более 125 часов в год;

• спокойно укладывается даже на перепадах высот и вертикальных участках;

• может использоваться как в помещениях, так и в кабельных сооружениях;

• при групповой укладке требует обязательной огнезащиты.

Класс пожарной опасности у него — О1.8.2.5.4, то есть он не самый горючий и довольно безопасен в эксплуатации.

Что внутри и как работает кабель ВБШв?

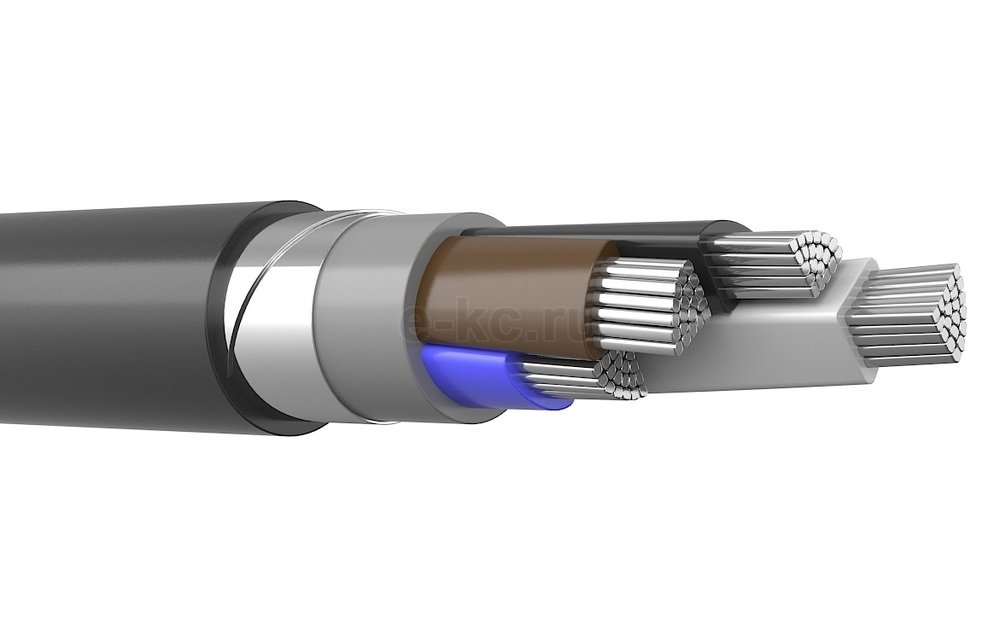

Начнём с конструкции. Всё просто, но надёжно:

• токопроводящая жила — медная, однопроволочная или многопроволочная;

• изоляция и внутренняя оболочка — из ПВХ-пластиката;

• броня — две стальные ленты, плотно облегающие кабель;

• защитный шланг — снова ПВХ, для дополнительной защиты от влаги, пыли и механических повреждений.

Бывает с одной или несколькими жилами. Форма — круглая или секторная. Гибкость — 1 или 2 класс (второй чуть гибче). Всё по ГОСТу 22483.

Что по технике:

• напряжение — 0,66 или 1 кВ;

• частота — стандартная, 50 Гц;

• климатическое исполнение — УХЛ, то есть устойчив к холоду, рассчитан на использование в категории размещения 1 и 5 по ГОСТ 15150;

• рабочая температура жил — до 70 °С;

• перегрузка — до 90 °С;

• кабель можно прокладывать при температуре до -15 °С, а эксплуатировать — даже при -50 °С.

Радиус изгиба зависит от конструкции. Одножильный — не менее 10 диаметров, многожильный — от 7,5. Это важно при прокладке в узких местах.



Срок службы — не менее 30 лет, гарантия — 5 лет. То есть можно спокойно монтировать и надолго забыть. Правда, при условии, что всё сделано правильно.

Когда и где использовать кабель ВБШв?

Этот кабель хорошо себя чувствует в самых разных условиях. Его укладывают:

• в помещении — по стенам, потолкам, в коробах и лотках;

• в кабельных тоннелях;

• в одиночных кабельных линиях;

• по трассам с перепадами высот;

• на улице — с учётом дополнительной защиты от влаги и солнечных лучей.

Главное — соблюдать правила: использовать огнезащиту при групповой прокладке, не сгибать сильнее, чем положено, и не монтировать в сильный мороз без подготовки.

Есть ли минусы у ВБШв?

Он тяжёлый. За счёт брони и медной жилы весит заметно больше, чем небронированные аналоги.

Гибкость ограничена — особенно у одножильных с крупным сечением. На поворотах и в узких трассах это надо учитывать.

И, конечно, цена. Медь и броня стоят своих денег. Но если нужен надёжный кабель, который выдержит десятилетия — переплата себя оправдает.

Стоит ли выбирать ВБШв?

Если нужно надёжное решение для питания стационарных объектов, ВБШв — вполне разумный выбор. Он прочный, устойчивый к внешним воздействиям, подходит для прокладки в самых разных условиях. Не капризничает, служит десятилетиями.



Этот кабель — не универсал, но мастер своего дела. Когда нужна стойкость, пожаробезопасность и стабильность — он справляется.
