Завод по производству светодиодов в Зеленограде столкнулся с массовым браком. На кристаллах появлялись микрочастицы. Они снизили светоотдачу на 30%. Проверка систем технологического газоснабжения выявила причину проблемы. Это были шаровые краны с металлическими седлами. Трение при открытии создавало металлическую пыль, которая попадала в реактор. Переход на мембранную запорную арматуру решил проблему. Выход качественных изделий вырос с 71% до 94%.
Почему обычные краны не подходят для чистых газов
В системах подачи технических газов высокой чистоты традиционная арматура создает серьезные проблемы. У шаровых кранов есть пара трения «металл-металл» или «металл-полимер». При каждом открытии образуются микрочастицы размером 0,5-5 мкм. Для производства полупроводников это катастрофа, так как одна пылинка может испортить дорогостоящую пластину.
Вентили с резьбовым штоком создают еще более серьезные проблемы. Зазоры между резьбой – ловушки для загрязнений. Смазка сальника выделяет пары, которые конденсируются на стенках трубопровода. Анализ показал, что после года работы концентрация органических примесей в азоте увеличивается в 15-20 раз.
Требования к арматуре для особо чистых сред
Отраслевые стандарты SEMI F1 для полупроводниковой индустрии устанавливают жесткие требования к арматуре:
- отсутствие источников генерации частиц;
- герметичность затвора не ниже 1×10⁻⁹ мбар·л/с по гелию;
- для изготовления используются материалы с минимальным выделением газов;
- возможность очистки и обезжиривания перед монтажом.

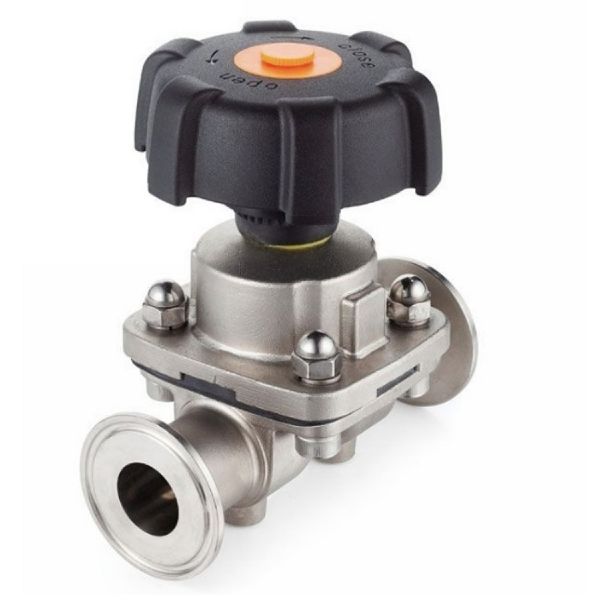

Обычная запорная арматура не проходит по этим критериям. Поэтому газовый мембранный кран разработан специально под эти нормы.
Конструкция и принцип работы
Основной элемент – эластичная мембрана из фторполимера или специальной резины. Она разделяет рабочую среду и механизм управления, обеспечивает полную изоляцию газового потока от движущихся частей.
Устройство мембранного затвора
Мембрана зажата между корпусом и крышкой крана. При закрытии шток прижимает ее к седлу, перекрывает проход. Также есть важный момент. Шток не вращается, а перемещается вертикально. Это исключает износ уплотнений и создание частиц материала.
Седло выполнено из того же материала, что и корпус (нержавеющая сталь 316L или сплав Хастеллой). Поверхность обрабатывается до шероховатости Ra ≤ 0,4 мкм. Это обеспечивает герметичность при многократных срабатываниях.
Материалы и покрытия
Для газораспределительных систем важен правильный выбор материала мембраны. Они изготавливаются из:
- PTFE (политетрафторэтилен) – универсальный вариант для инертных газов и кислорода при температуре до +200°C;
- FKM (фторкаучук) – оптимальный выбор для агрессивных сред и температуры до +230°C;
- EPDM (этилен-пропиленовый каучук) – бюджетный вариант для неагрессивных газов и температуры до +140°C.
Корпус крана изготавливается из нержавеющей стали с электрополировкой внутренних поверхностей. Шероховатость после обработки составляет Ra ≤ 0,25 мкм, что минимизирует адсорбцию загрязнений и упрощает очистку.
Преимущества по сравнению с другими типами арматуры
Российский производственник фармацевтической субстанции перевел технологическую линию с шаровых кранов на мембранные. За 6 месяцев эксплуатации были получены следующие результаты:
- частота внеплановых остановов сократилась с 12 до 2 раз;
- содержание механических примесей снизилось в 8 раз;
- интервал между поверками увеличился с 12 до 24 месяцев.
Это существенно сократило эксплуатационные расходы, повысило стабильность производства.
Абсолютная герметичность
Газовый мембранный кран обеспечивает класс герметичности А по ГОСТ 9544-2015. Это означает, что утечка не превышает 0,01 см³/мин при давлении 6 бар. У шарового крана класса В или С утечкой достигает 3 см³/мин.
Герметичность сохраняется даже после 50000 циклов открытия-закрытия. Испытания показали, что мембрана из FKM выдерживает до 100000 циклов без потери свойств при давлении до 10 бар.
Отсутствие застойных зон
На внутренней поверхности крана нет карманов и углублений. Это важно для систем технологического газоснабжения в фармацевтике, где недопустимо накопление остатков газов или конденсата.
При этом конструкция крана позволяет полностью продувать магистраль инертным газом перед сменой рабочей среды. Время полной замены атмосферы в кране DN15 составляет 8-12 секунд при расходе 5 л/мин.
Простота обслуживания
Замена мембраны занимает 15-20 минут, не требует использования специального инструмента. Ремкомплект стоит недорого. Его цена зависит от диаметра. При этом ремонт шарового крана требует демонтажа, механической обработки седел и стоит дороже.
Специфика применения газовых мембранных кранов
Газовый мембранный кран стал стандартом в отраслях, где от чистоты газа зависит качество продукции.
Полупроводниковая промышленность
В производстве микросхем используются газы с чистотой 99,9999% и выше. Даже следовые загрязнения на уровне 1 ppb (частиц на миллиард) могут нарушить процессы литографии и напыления. Поэтому системы подачи технических газов комплектуются только мембранной арматурой.
Предприятие, которое производит 20000 пластин в месяц, использует 150-200 мембранных кранов только на участке подачи технологических газов. Срок их службы составляет 7-10 лет при круглосуточной работе.
Фармацевтическое производство
Стандарты GMP требуют исключения контаминации лекарственных субстанций. Газораспределительные системы для азотных подушек в реакторах и защитных атмосферах упаковочных линий оснащаются только санитарной арматурой.
Мембранные краны работают с азотом, аргоном, углекислым газом. И тут нужно обеспечить возможность стерилизации паром при +121°C. Для этого используются мембраны из PTFE с усиленным каркасом.
Пищевые производства
Упаковка продуктов в модифицированной атмосфере (MAP-технология) продлевает срок их хранения в 2-4 раза. Системы технологического газоснабжения подают смеси азота с углекислым газом в упаковочные машины. Требованиям FDA к пищевому оборудованию соответствуют только мембранные краны.
Молочный комбинат в Подмосковье перешел на мембранную арматуру в линии фасовки творога. В результате срок хранения продукции увеличился с 7 до 14 дней без консервантов, а претензии торговых сетей по микробиологии сократились на 85%.
Критерии выбора и типичные ошибки
Неправильный подбор газового мембранного крана приводит к проблемам и убыткам.
Ошибка №1: несоответствие материала мембраны
Использование EPDM-мембран для кислорода – грубое нарушение. Этилен-пропиленовые каучуки окисляются в среде O₂ при концентрации выше 40%. Это приводит к потере эластичности и разрушению материала за 2-3 месяца.
Для кислорода применяются только PTFE или специальные кислородостойкие FKM с допуском по ГОСТ 12.2.052. Игнорирование этого правила привело к пожару на одном из заводов по производству стекла. Из-за разрушения мембраны кислород попал в маслонаполненный манометр, что привело к возгоранию.
Ошибка №2: превышение рабочего давления
Стандартные мембранные краны рассчитаны на давление до 10 бар. При установке в магистраль с давлением 16 бар мембрана деформируется, теряет герметичность через 100-200 циклов вместо заявленных 50000.
Для систем высокого давления выпускаются усиленные модели с металлическим каркасом внутри мембраны. Они выдерживают до 40 бар, но стоят на 40-60% дороже стандартных.
Ошибка №3: неправильная ориентация при монтаже
Большинство мембранных кранов требуют установки штоком вверх. Горизонтальное или перевернутое положение нарушает работу пружины возврата, увеличивает усилие на штоке. В результате через 2-3 месяца мембрана начинает «залипать» в закрытом положении. Исключение – специальные модели с маркировкой «any position», но они стоят на 25-30% дороже.
Правила обслуживания и способы продления срока службы
Практика показывает, что правильная эксплуатация увеличивает ресурс газового мембранного крана с 5 до 12 лет.
Регулярная проверка герметичности
Раз в квартал нужно проверять наличие утечек по затвору с использованием мыльного раствора или гелиевого течеискателя. Появление пузырьков при давлении 6 бар – признак необходимости замены мембраны. Нельзя затягивать крышку с усилием выше рекомендованного (обычно 40-60 Н·м). Перетяжка деформирует мембрану, создает неравномерное прилегание к седлу.
Защита от гидроударов
Резкое закрытие крана при высокой скорости потока создает гидроудар, который разрушает мембрану. Поэтому системы подачи технических газов комплектуются демпферами или плавными запорными устройствами на входе в магистраль.
Скорость закрытия не должна превышать 2-3 секунды для кранов DN15-DN25. Быстродействующие пневматические приводы комплектуются дросселями для ограничения скорости штока.
Чистота газа начинается с правильной запорной арматуры. Поэтому газовый мембранный кран – не роскошь, а необходимый элемент систем технологического газоснабжения, где цена ошибки измеряется миллионами. И практика показала, что эта арматура работает эффективно.
