Классификация компрессоров: типы и конструктивные различия компрессорных установок

Компрессорное оборудование является неотъемлемым компонентом в технологических цепочках большинства отраслей промышленности — от металлургии и машиностроения до пищевого производства и фармацевтики. Разнообразие задач, решаемых с помощью сжатого воздуха или технологических газов, обуславливает существование множества типов компрессоров, каждый из которых обладает специфическими конструктивными и эксплуатационными характеристиками. Грамотная классификация этого оборудования позволяет инженерам и технологам оптимально подбирать установки под конкретные производственные нужды, обеспечивая требуемые параметры по давлению, производительности и чистоте среды при минимальных эксплуатационных затратах. Для углубленного изучения особенностей различных типов компрессоров, их сравнения и получения рекомендаций по выбору целесообразно использовать специализированные технические ресурсы, такие как drobesfera.ru.

Существующие компрессорные установки могут быть систематизированы по нескольким основным критериям, среди которых ключевое значение имеют принцип действия, конструктивное исполнение и рабочие параметры.

1. Классификация по принципу действия

Данный критерий разделяет все компрессоры на две принципиально разные группы: объемные и динамические, что определяет их базовые рабочие характеристики.

Объемные компрессоры
В устройствах этого типа сжатие рабочей среды происходит за счет механического уменьшения объема замкнутой камеры, в которой находится газ.

• Поршневые компрессоры: Рабочий процесс осуществляется за счет возвратно-поступательного движения поршня в цилиндре. При движении поршня от верхней мертвой точки открывается впускной клапан, и камера заполняется газом. При обратном ходе поршня объем уменьшается, давление растет, и через нагнетательный клапан сжатая среда подается в систему.

  • Конструктивные вариации: Различаются по количеству цилиндров (один, два, несколько), расположению цилиндров (рядное, V-образное, оппозитное), количеству ступеней сжатия (одно- и многоступенчатые), а также по типу смазки (масляные и безмасляные).

  • Преимущества и недостатки: Способны создавать очень высокое давление, относительно просты в изготовлении и ремонте. К минусам относятся пульсирующая подача газа, повышенный уровень вибрации и шума, необходимость установки гасителей пульсаций (ресиверов).

  • Типовое применение: Пневмоинструмент, окрасочные работы, холодильные установки, заправка баллонов высокого давления.

• Винтовые компрессоры: Сжатие происходит в рабочей камере, образованной двумя взаимно зацепленными роторами (винтами) — ведущим и ведомым. При их вращении объем полости между винтами и корпусом непрерывно уменьшается от всасывающего патрубка к нагнетательному.

  • Конструктивные особенности: Основное деление — на маслозаполненные и безмасляные. В маслозаполненных компрессорах масло впрыскивается в камеру сжатия для отвода тепла, уплотнения зазоров и смазки подшипников. В безмасляных моделях роторы не контактируют и синхронизируются шестеренчатой передачей.

  • Преимущества и недостатки: Обеспечивают непрерывный и равномерный поток сжатого воздуха, имеют высокий КПД, низкий уровень шума и вибрации, компактны. Требуют качественной очистки всасываемого воздуха и квалифицированного обслуживания.

  • Типовое применение: Промышленные предприятия с постоянным высоким потреблением сжатого воздуха: заводы, фабрики, крупные мастерские.

Динамические (лопастные) компрессоры
В этих машинах повышение давления газа происходит за счет сообщения ему кинетической энергии во вращающемся рабочем колесе и последующего преобразования этой энергии в давление в неподвижном элементе.

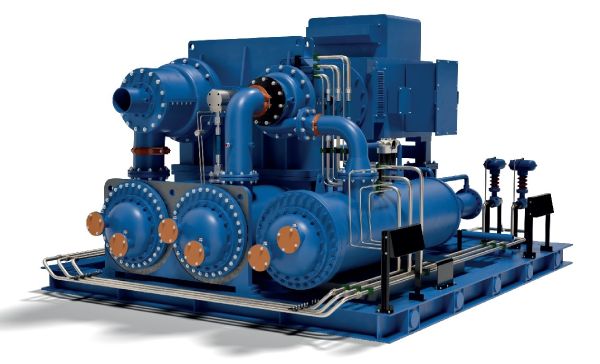

• Центробежные компрессоры: Газ поступает в центр рабочего колеса с радиальными лопатками и под действием центробежной силы отбрасывается к периферии, где его скорость преобразуется в давление в диффузоре и спиральном отводе.

  • Конструктивные особенности: Для достижения высокого давления применяются многоступенчатые конструкции с промежуточным охлаждением газа. Имеют сложные системы уплотнений вала и опор вращающихся частей.

  • Преимущества и недостатки: Способны подавать большие объемы абсолютно чистого (безмасляного) газа, имеют высокий КПД в расчетном режиме работы. Недостатки: узкий рабочий диапазон, опасность возникновения помпажа, высокая стоимость и сложность обслуживания.

  • Типовое применение: Крупные технологические установки в химической, нефтегазовой и металлургической промышленности, системы кондиционирования и вентиляции больших зданий.

2. Дополнительные критерии классификации

Для полного описания компрессорной установки используются и другие параметры:

• По типу приводного двигателя: Электрический, двигатель внутреннего сгорания (дизельный, бензиновый), паровая или газовая турбина.

• По производительности (подаче): Малой (до 5 м³/мин), средней (5-50 м³/мин) и большой (свыше 50 м³/мин) производительности.

• По создаваемому давлению: Низкого (до 1,5 МПа), среднего (1,5-10 МПа), высокого (10-100 МПа) и сверхвысокого (свыше 100 МПа) давления.

• По исполнению: Стационарные, передвижные, блочно-комплектные.

Выбор типа компрессорной установки является ответственной инженерной задачей, решение которой определяет эффективность и надежность всей пневмосистемы. При подборе оборудования необходимо учитывать не только требуемые давление и производительность, но и режим работы (постоянный или переменный), требования к чистоте сжатого воздуха, условия эксплуатации и возможности энергоснабжения. Использование специализированных технических ресурсов, таких как drobesfera.ru, позволяет получить доступ к актуальной информации, методикам расчета и практическому опыту, что способствует принятию обоснованных технических решений и успешной реализации проектов.
