Работа автобетононасоса редко заканчивается сразу после подачи бетона. Часть смеси остаётся внутри труб, колен и гибких шлангов. Если её не удалить, она начинает схватываться. Через короткое время внутри бетонопровода образуется твёрдый слой. Иногда достаточно нескольких рабочих смен, чтобы трубы начали забиваться. Поэтому систему всегда промывают. Для этого применяют мяч для бетононасоса и специальные ловушки.
Что такое промывочные мячи для автобетононасоса и как они работают

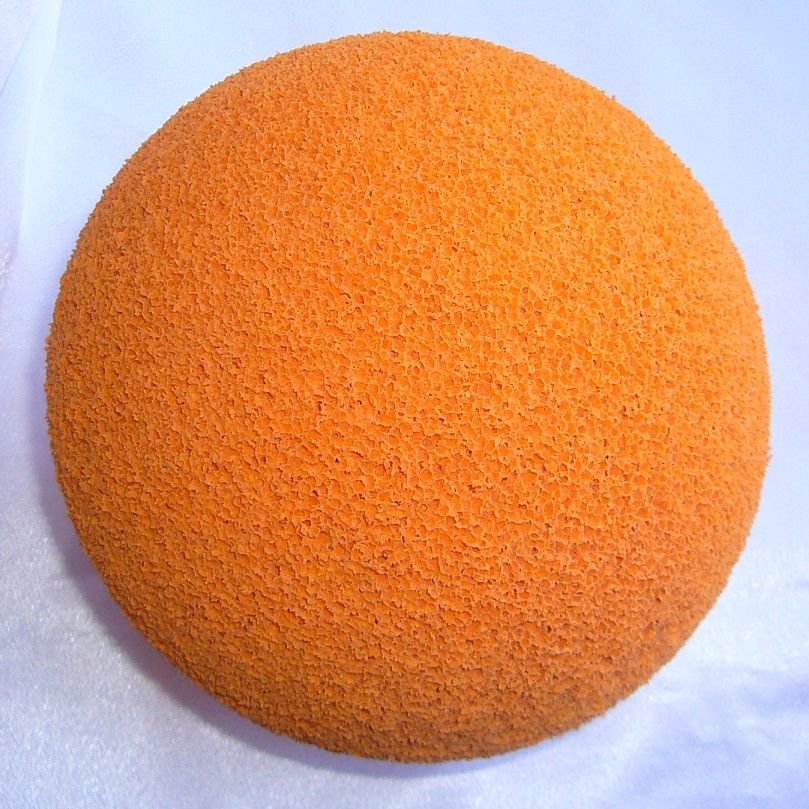

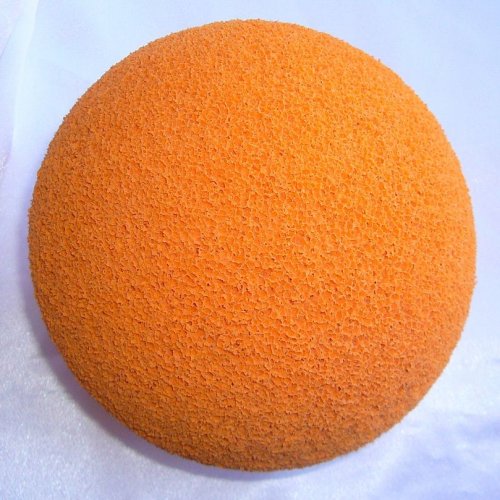

Промывочный мяч – это упругий элемент, который запускают внутрь бетонопровода после завершения подачи бетона. Его движение создаётся потоком воды или воздуха. Мяч движется по трубам и выталкивает остатки бетонной смеси к выходу.
Материал таких элементов обычно плотный и эластичный. Чаще используют полиуретан или похожие составы. Мяч слегка сжимается внутри трубы и плотно касается её стенок. За счёт этого он счищает бетон со всей внутренней поверхности.
Основные особенности промывочных мячей выглядят так:
• плотная эластичная структура, позволяющая мячу немного сжиматься в трубе;
• диаметр чуть больше внутреннего диаметра бетонопровода;
• высокая устойчивость к износу;
• возможность многократного использования;
• яркая окраска для контроля движения внутри системы.
Когда мяч запускают в бетонопровод, поток воды начинает его продвигать. Перед ним постепенно собираются остатки раствора. Смесь выходит через конец трубы вместе с водой.
На строительной площадке после длинной смены техника уже почти не двигалась. Бетон подан, формы заполнены. Оставалась обычная процедура очистки. Через несколько минут из бетонопровода вместе с водой появился яркий промывочный мяч. Трубы оказались почти чистыми. Рабочий день закончился быстрее, чем ожидалось.
Зачем нужны ловушки для промывочных мячей
Когда мяч проходит весь бетонопровод, его необходимо остановить. Без специального оборудования для бетононасосов он вылетает из трубы вместе с потоком воды и остатками раствора. Иногда скорость получается довольно высокой.
Поэтому на конце бетонопровода устанавливают ловушку. Это устройство принимает мяч после завершения промывки и удерживает его внутри корпуса.
Назначение ловушки довольно простое:
• остановка мяча после прохождения всей линии;
• предотвращение резкого выброса элемента наружу;
• защита рабочих возле выхода бетонопровода;
• сохранение мяча для повторного применения;
• контроль завершения процесса промывки.
Ловушка представляет собой металлическую камеру. После выхода из трубы мяч попадает внутрь неё и остаётся там. Давление воды или воздуха постепенно снижается, поток прекращается.
Без такого устройства мяч может улететь на несколько метров. При сильном давлении это уже представляет опасность для людей рядом с техникой.
На старых строительных объектах ловушки применяли не всегда. После промывки мяч иногда вылетал из трубы как снаряд. Рабочие просто отходили в сторону и ждали окончания процесса. Сейчас такой подход почти не встречается – слишком рискованно.
Как правильно пользоваться промывочными мячами
Процесс очистки бетонопровода выглядит довольно простым. Всё выполняется после завершения подачи бетона.
Типичная последовательность действий такая:
• после окончания подачи бетона давление в системе немного снижают;
• в бетонопровод помещают промывочный мяч подходящего диаметра;
• включают подачу воды или воздуха;
• поток начинает продвигать мяч по всей линии;
• остатки бетонной смеси выходят из труб;
• мяч попадает в установленную ловушку.
Иногда в систему запускают два мяча подряд. Такой способ помогает лучше очистить длинные бетонопроводы.
Очень важен правильный подбор размера. Мяч должен быть немного больше внутреннего диаметра трубы. Тогда он плотно касается стенок и удаляет остатки раствора.
Слишком маленький мяч движется свободно. Он почти не очищает поверхность труб. Слишком большой может застрять на изгибе бетонопровода.
На практике операторы быстро замечают разницу. Один неправильно выбранный мяч – и промывку приходится повторять. А правильный размер проходит через всю систему спокойно и очищает трубы почти полностью.
Вопросы и ответы по теме
Можно ли использовать один промывочный мяч много раз?
Да, если материал сохраняет форму и упругость. После каждой промывки мяч осматривают. Если на поверхности появились глубокие трещины или сильные деформации, элемент лучше заменить.
Почему иногда применяют два мяча подряд?
Так делают при длинных бетонопроводах или сложной системе труб. Первый мяч выталкивает основную массу раствора, второй очищает остатки со стенок.
Как понять, что мяч подобран правильно?
Он должен проходить по трубе с небольшим сопротивлением. Если мяч движется слишком легко – размер маловат. Если продвижение идёт с сильным усилием, диаметр выбран слишком большой.
Можно ли промывать бетонопровод только водой без мяча?
Иногда так делают, но очистка получается слабее. Вода не всегда удаляет бетон со стенок труб. Мяч прижимается к поверхности и счищает остатки смеси значительно эффективнее.
Промывочные мячи и ловушки выглядят как небольшая часть оборудования автобетононасоса. Но без них нормальная очистка бетонопровода почти невозможна. Эти элементы помогают быстро подготовить систему к следующей подаче бетона и сохранить трубы в рабочем состоянии.
