Ошибки выбора шпунта Ларсена

В погоне за экономией или из-за недопонимания специфики грунтов строители и проектировщики часто совершают роковые ошибки при выборе типа шпунта Ларсена. Казалось бы, разница между профилями Л4, Л5 и Л5-УМ – лишь в цифрах и буквах.

На практике же неверный выбор оборачивается катастрофическими последствиями: от многомиллионных убытков из-за протечек и аварий до полной остановки проекта.

Разберем самые дорогостоящие ошибки и их последствия.

1. Экономия на прочности: Когда "легкий" Л4 оказывается непосильной ношей

Самая распространенная и опасная ошибка – выбор более дешевого шпунта Л4 там, где необходим Л5 или Л5-УМ. Мотивация понятна: цена за тонну Л4 ощутимо ниже.

Но эта "экономия" мгновенно испаряется, когда стена не выдерживает давления:

• На глубине котлована более 6-8 метров, особенно на водонасыщенных или неустойчивых грунтах (пески, супеси), Л4 просто не обладает достаточным моментом сопротивления и моментом инерции.


• Стена начинает деформироваться – появляются трещины, выпирания ("брюхо"), что грозит обрушением откосов котлована и угрозой жизни рабочих.

Последствия:

• Срочные работы по укреплению стен (распорки, подпорки).


• Возможная эвакуация техники и персонала.


• Остановка работ на недели.


• Исправление деформаций.


• Ущерб – от сотен тысяч до миллионов рублей только на ликвидацию аварии, не считая штрафов за срыв сроков.

2. Игнорирование гидрогеологии: Герметичность – не роскошь, а необходимость

Вторая критическая ошибка – недооценка роли грунтовых вод и выбор профиля с недостаточной герметичностью замка.

"Сухой" проект становится мокрым:

• Если в проекте не учтен сезонный подъем УГВ или наличие напорных вод, а выбран шпунт Л4 или даже Л5 (вместо Л5-УМ), результат предсказуем – котлован превращается в бассейн.


• Замки Л4 и стандартного Л5, особенно при неидеальном монтаже, не гарантируют 100% герметичности под значительным гидростатическим давлением.

Последствия:

• Затопление котлована.


• Повреждение оборудования и материалов.


• Невозможность вести бетонные и земляные работы.


• Требуется дорогостоящее водопонижение (иглофильтры, эжекторы) или заморозка грунта, что резко увеличивает стоимость и сроки.


• Ущерб – колоссальные затраты на водоотлив и простой техники.

3. Пренебрежение качеством монтажа: Даже Л5-УМ потечет, если смонтирован кое-как

Выбрали правильный профиль? Это не панацея! Ошибки монтажа сведут на нет все преимущества профиля:

• Разболтанные замки – ворота для воды: Несоблюдение технологии погружения (перекосы, повреждение замков при забивке, некачественная стыковка элементов) приводит к негерметичности стыков. Особенно критично для Л5-УМ, чей замок сложнее, но и эффективнее при правильной установке*.

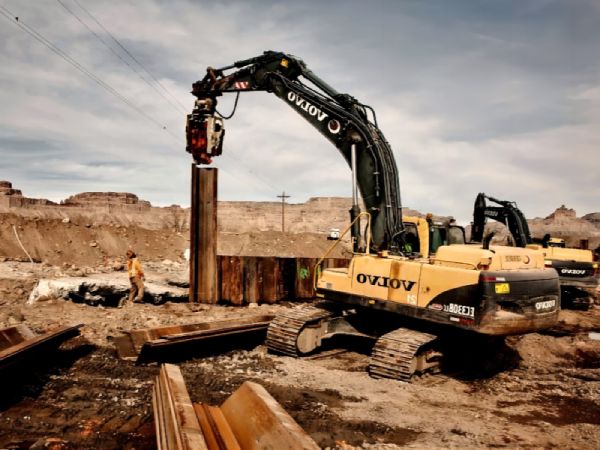

• "Экономия" на технике: Попытка забить мощный Л5 или Л5-УМ слабым вибропогружателем ведет к повреждению профиля, недопогружению и, как следствие, снижению несущей способности и герметичности всей стены.

Последствия:

• Протечки.


• Локальные обводнения.


• Снижение устойчивости ограждения.


• Требуется сложный и дорогой ремонт стыков (инъектирование, сварка) или даже переустановка секций.


• Ущерб – затраты на ремонт и потери времени.

4. Неверный расчет на повторное использование: Когда "экономия" становится двойной тратой

Шпунт Ларсена часто берут в аренду, планируя многократное использование. Ошибка – неадекватно оценить износ:

• Л4 – не вечный: После 2-3 циклов погружения/извлечения, особенно на твердых или каменистых грунтах, замки Л4 существенно изнашиваются и деформируются. Их герметичность и способность держать нагрузку резко падает. Использование такого шпунта на новом объекте – прямой риск.


• Повреждение при демонтаже: Грубое извлечение Л5-УМ (особенно с помощью рывков экскаватора) может повредить сложный замок или сам профиль, делая его непригодным для ответственных объектов.

Последствия:

Использование изношенного шпунта ведет к тем же проблемам, что и изначально неверный выбор типа:

• Протечки, деформации, аварии.


• Плюс – штрафы по договору аренды за повреждение.


• Ущерб – необходимость покупки нового шпунта, ремонт последствий на объекте, репутационные потери.

5. Игнорирование типа грунта: Универсального решения не существует

Выбор шпунта только по глубине котлована без учета типа грунта – грубая ошибка.

• Пески и плывуны: Требуют максимальной герметичности (Л5-УМ) и высокой несущей способности из-за подвижности. Л4 здесь категорически не подходит, стандартный Л5 – рискованно без дополнительных мер.


• Глины и суглинки: Менее критичны к герметичности, но могут создавать значительное боковое давление. Л4 приемлем только для небольших глубин, Л5 – оптимален.


• Каменистые грунты: Требуют особой осторожности при погружении (риск повреждения замка) и часто усиленного профиля (Л5). Л4 легко повреждается.

Последствия:

• Несоответствие характеристик шпунта реальным грунтовым условиям приводит к любой из перечисленных выше аварийных ситуаций.


• Ущерб – масштабный, как финансовый, так и временной.

Как избежать дорогостоящих ошибок? Алгоритм для снабженцев и инженеров:

1. Геология – прежде всего: Точные данные о грунтах и УГВ – основа выбора. Не экономьте на изысканиях!


2. Профессиональный расчет: Доверьте расчет нагрузки на шпунтовую стену (давление грунта, воды) опытным проектировщикам. Учитывайте глубину, соседние сооружения, динамические нагрузки.


3. Приоритет герметичности: Если есть малейший риск обводнения – выбирайте Л5-УМ. Экономия на Л5 или Л4 обернется колоссальными затратами на водоотлив.


4. Реалистичная оценка аренды: Для многократного использования на разных объектах предпочтителен Л5. Л4 быстро изнашивается. Л5-УМ дорог и требует аккуратного демонтажа.


5. Квалифицированный подрядчик: Доверяйте монтаж только бригадам с доказанным опытом работы с конкретным типом шпунта, особенно с Л5-УМ. Техника должна соответствовать задачам.


6. Консультация с поставщиком: Обращайтесь к надежным поставщикам шпунта. Эсперты знают нюансы применения Л4, Л5, Л5-УМ в реальных условиях и помогут подобрать оптимальное решение, избегая скрытых рисков и переплат.

Заключение

Выбор между шпунтом Ларсена Л4, Л5 и Л5-УМ – это не абстрактная техническая задача, а стратегическое финансовое решение. Ошибка в пользу сиюминутной экономии или невнимание к деталям проекта неизбежно ведет к многократным перерасходам, срыву сроков и серьезным рискам.

Инвестируйте в качественные изыскания, грамотный расчет и правильный профиль с самого начала – это единственный способ гарантировать, что ваша шпунтовая стена станет надежной защитой котлована, а не источником бесконечных проблем и финансовых дыр.
